Ventilador de ducto montado na parede

Ventilador de ducto montado na parede

Novo design: o novo design torna o ventilador mais compacto, maior capacidade e pressão estática.
Proteção de superaquecimento: o motor integrou contato Thermo com a redefinição automática.
Controle de velocidade: a velocidade do ventilador pode ser controlada com excesso.
Enviar inquérito
Descrição
Parâmetros técnicos

Série Ekw de fãs de parede



Novo design

O novo design torna o ventilador mais compacto, maior capacidade e pressão estática.

Proteção de superaquecimento

O motor integrou contato Thermo com redefinição automática.

Controle de velocidade

A velocidade do ventilador pode ser controlada com excesso.

Resistência à corrosão

A carcaça é fabricada com aço galvanizado e pó revestido para alta resistência à corrosão.



Acessórios completos de configuração do sistema

Todos os acessórios relevantes dos fãs, como governador, suporte de montagem, grampo, válvula de retenção, silenciador, suprimento de ar e saída de escape, ingestão de ar da janela, entrada de ar de parede, cobertura de chuva de aço inoxidável, caixa de filtro, válvula de auto-balanceamento, etc. devem ser atendidos.

EKW Series Maximum Air Volume1660m3\/h, pressão máxima 700Pa, tamanho da interface de 80mm -315 mm.

Local aplicável

O ventilador da parede é aplicável ao sistema de suprimento de ar e exaustão de navios, apartamentos, vilas, hotéis, locais de lazer, edifícios de escritórios e outros locais de entretenimento, além de equipamentos experimentais de animais e ventiladores de impulsionador de retransmissão de tubos longos. O motor sem escova do CE DC é opcional para todos os fãs da série EKW.

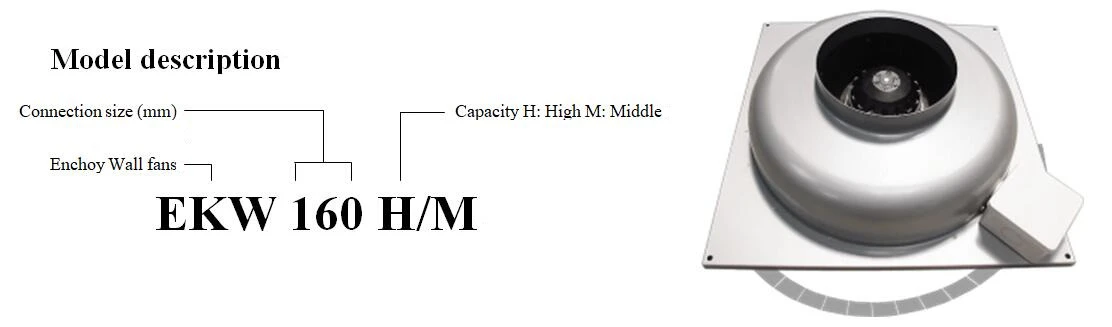

Descrição do modelo





1



Descrição geral dos fatos dos fãs





• O ventilador é usado para o transporte de ar "limpo", o que significa não destinado a substâncias perigosas, explosivos, poeira, fuligem, etc.

• O ventilador está equipado com um motor de indução de rotor externo assíncrono com bola selada sem manutenção.

• O capacitor tem vida útil finita e deve ser trocada após 45, 000 horas de operação (cerca de 5 anos) para garantir a função máxima. O capacitor defeituoso pode causar danos.

• Para alcançar o tempo de vida máximo para instalações em ambientes úmidos ou frios, o ventilador deve estar operando continuamente.

• O ventilador pode ser instalado fora ou em outros ambientes úmidos. Certifique-se de que a casa dos fãs esteja equipada com drenagem.

• O ventilador pode ser instalado em qualquer posição.



Instalação





• O ventilador deve ser instalado de acordo com a etiqueta de direção do ar no ventilador.

• O ventilador deve estar conectado ao duto ou equipado com uma grade de segurança.

• O ventilador deve ser instalado de maneira segura e verifique se nenhum objetivo estranho é deixado para trás.

• O ventilador deve ser instalado de maneira a facilitar o serviço e a manutenção.

• O ventilador deve ser instalado de uma maneira que as vibrações não possam ser transfundidas para o duto ou a construção.

• Para regular a velocidade, um transformador, um conversor TriAC ou de frequência podem ser conectados.

• Um diagrama de fiação é aplicado no interior da caixa de junção ou fechado separadamente.

• O ventilador deve ser instalado e conectado eletricamente da maneira correta fundamentada.

• Sempre use o termocontato interno, consulte o diagrama de fiação.

• As instalações elétricas devem ser feitas por um eletricista autorizado.

• As instalações elétricas devem ser conectadas a um comutador livre de tensão localmente situado ou por um comutador de cabeça de trava.



Operação





Ao começar, verifique se:

• A corrente não excede mais do que +5% do que é declarado no rótulo.

• A tensão de conexão está entre +6% a –10% da tensão nominal.

• Nenhum ruído aparece ao iniciar o ventilador.

• A direção de rotação em 3- motores de fase estão de acordo com o rótulo.



Como lidar





• O ventilador deve ser transportado em sua embalagem até a instalação.

• Atenção, procure bordas e cantos afiados.



Manutenção





• Antes do início do serviço, a manutenção ou reparo, o ventilador deve estar livre de tensão e o impulsor deve ter parado.

• Considere o peso do ventilador ao remover ou abrir ventiladores maiores para evitar bloqueios e contusões.

• O ventilador deve ser limpo quando necessário, pelo menos uma vez por ano para manter a capacidade e evitar, desequilibrar o que pode causar danos desnecessários nos rolamentos.

• Os rolamentos do ventilador são livres de manutenção e devem ser renovados apenas quando necessário.

• Ao limpar o ventilador, a limpeza de alta pressão ou o dissolvente forte não deve ser usado.

• A limpeza deve ser feita sem desalojar ou danificar o impulsor.

• Verifique se não há ruído do ventilador.



Detecção de falhas





1. Certifique -se de que haja tensão no ventilador.

2. Corte a tensão e verifique se o impulsor não está bloqueado.

3. Verifique o termocontato\/protetor do motor. Se estiver desconectado, a causa do superaquecimento deve ser atendida, para não ser repetida. Para restaurar o termo-protetor manual, a tensão será cortada por alguns minutos. Motores maiores que 1.6a podem ter redefinição manual no motor. Se tiver termo-protetor automático, a redefinição será feita automaticamente quando o motor estiver frio.

4. Certifique -se de que o capacitor esteja conectado (apenas uma fase única) de acordo com o diagrama de fiação.

5. Se o ventilador ainda não funcionar, a primeira coisa a fazer é renovar o capacitor.

6. Se nada disso funcionar, entre em contato com seu fornecedor de fãs.

7. Se o ventilador for devolvido ao fornecedor, ele deverá ser limpo, o cabo do motor não danificado e um relatório detalhado de não conformidade fechado.



Garantia





A garantia é válida apenas em condição de que o ventilador seja usado de acordo com esta "Direções para o uso de formas".



Explicação de pressão \/ curvas de fluxo





2

FIGO. 1:

A curva do ventilador descreve a capacidade do ventilador, ou seja, o fluxo do ventilador a diferentes pressões na tensão de entrada ACERTA.

O diagrama de ventiladores tem pressão em Pascal, PA, no eixo vertical e no fluxo em metros cúbicos por segundo, M3\/s, no eixo horizontal.

O ponto na curva do ventilador mostrando a pressão e o fluxo de corrente é chamado de ponto de trabalho dos ventiladores. Em nosso exemplo, está marcado com P.

Se a pressão aumentar nos dutos, o ponto de trabalho se move ao longo da curva do ventilador e, portanto, é obtido um fluxo mais baixo. No exemplo, o ponto de trabalho se moveria.

3

FIGO. 2:

A linha do sistema descreve o comportamento total de um sistema de ventilação (dutos, silenciadores e válvulas).

Ao longo dessa linha do sistema, S, o ponto de trabalho passou de P2 para P3 à medida que a velocidade de rotação mudou.

Etapas de tensão distintas com por exemplo. Um transformador produz diferentes curvas de ventilador, 135 V e 230 V, indicado no exemplo.

4

FIGO. 3:

Nossas curvas de ventilador apresentam a pressão total em Pascal. Pressão total=estática + prescrição dinâmica.

A pressão estática é a pressão do ventilador em comparação com a pressão atmosférica. É essa pressão que deve superar as perdas de pressão do sistema de ventilação.

A pressão dinâmica é uma pressão calculada que surge na saída do ventilador e é principalmente devido à velocidade do ar. A pressão dinâmica descreve assim como o ventilador está funcionando. A pressão dinâmica é apresentada com uma curva, começando em origem, que aumenta com o aumento do fluxo. Uma alta pressão dinâmica pode com a conexão errada do duto produzir uma alta perda de pressão. Se a perda de pressão no sistema for conhecida, um ventilador cuja diferença entre o total e a pressão dinâmica corresponde à perda de pressão no sistema deve ser encontrada.



Explicação de dados sonoros





Os dados sonoros nesta brochura são baseados nas seguintes definições: no sistema devem ser encontradas.

Os pontos para os quais os dados sonoros são apresentados estão ao longo da linha do sistema definida pela pressão e fluxo declarados na tabela de dados de som para cada ventilador. Existem três tipos de som nessas tabelas; O som de entrada e saída é medido no duto, enquanto o som circundante é medido fora do ventilador e do sistema de dutos. Para todos esses tipos de som, os níveis de potência sonora são apresentados em bandas de oitava. Para o som circundante, também o nível de pressão sonora foi calculado. As medições são feitas de acordo com a ISO 3741 para o som circundante ou ISO 5136 para som medido no duto.

As medições de som no Enchoy são feitas de acordo com os padrões iso e com os fãs em suas caixas porque isso é próximo aos valores da realidade.

Iso-metod:A medição é feita no duto com design especificado e conexão não refletora. Medidas e cálculos são feitos em 1\/1 de oitava banda.

As medições do ventilador sem a carcaça são resolvidas em som mais baixo. A Associação Comercial Ashrae nos EUA é declarada na aplicação de dados sonoros dos fabricantes, que o resultado de medidas sonoras de um ventilador sem a carcaça é 5-10 dB mais baixo em bandas de oitava de 250 Hz e inferior a um ventilador na sua habitação.

AMCA-Method:A medição é feita do ventilador sem a carcaça em uma sala anecóica, o que resulta em um nível de som mais baixo.



Precisão da medição

Ao desenvolver o método de medição para o nível de potência sonora para o duto, a Organização Internacional de Padrões, ISO, também analisou a imprecisão da medição em diferentes bandas de oitava (precisão de 90%).

Octave Band (Hz) 63 125 250 500
Imprecisão (dB) ±5.0 ±3.4 ±2.6 ±2.6
Octave Band (Hz) 1000 2000 4000 8000
Imprecisão (dB) ±2.6 ±2.9 ±3.6 ±5.0



O nível de potência sonora

O nível de potência sonora, LW (A) é usado para calcular o som de todo o sistema de ventilação. Este sistema pode ser uma composição de grades, amortecedores e difusores, por exemplo.

O nível de potência sonora é um valor medido de acordo com os padrões e não diz como o som aparece, pois a potência sonora é independente das características da colocação do ventilador. Para se parecer com o ouvido humano, o filtro A é usado indicado com LW (a) medido em db (a) medida em dB (a).



O nível de pressão sonora

O nível de pressão sonora, LP ou LP (A), diz como o ouvido humano registra o som. Depende do nível de potência sonora, da distância da fonte, das restrições da propagação e das características acústicas da sala.

O nível de pressão sonora é apresentado para uma sala com uma sala com uma área de absorção equivalente de 20m2. A diferença de 7dB corresponde a uma distância de CA 3M, onde o som é emitido em uma propagação semi -esférica.

O nível de pressão do som pode ser calculado como: lp=lw +10 log (q\/4τr 2+4\/a)

A=é a área de absorção equivalente da sala q=é o tipo de propagação:

Q =1 é propagação esférica

Q =2 é propagação semi -esférica

Q =4 é um trimestre de propagação esférica

Para o estojo de campo livre, ou seja, de um ventilador de teto, o nível de pressão do som é calulado como: LP=lw +10 logq\/4τr2.

Com LW (a) TOT em 63dB (a), uma distância de 5 metros, propagação semi spherica e caso de campo livre, o resultado será LP (a) =63+10 log2\/4τ 52=63-22=41 dB (a)

E a 10 metros: lp (a) =63+10 log2\/4τ 102=63-28=35 dB (a)
