Quadro de ângulo inclinado de 45 mm; Placa de aço colorida de 30 mm/50mm; ventilador curvado para trás; Alta eficiência para 35, 000-60, 000 m³/h com um design em forma de V .
Extensão do comprimento adicionando equipamento de alta eficiência: 12, 000-15, 000 m³/h: +200 mm; 18, 000 m³/h: +300 mm; 20, 000-30, 000 m³/h: +400 mm; 40, 000-60, 000 m³/h: +650 mm .

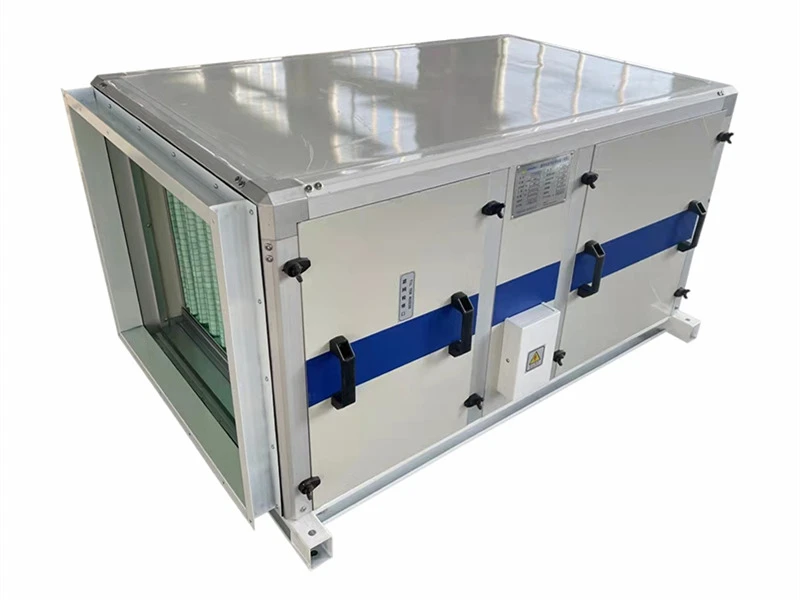

Este produto adota um ventilador curvado para trás e um motor de alta qualidade . possui grande volume de ar, alta pressão do ar, operação estável e baixo ruído . é fácil montar e manter, tornando a instalação e a manutenção simples .}
Customers can choose materials based on specific site requirements. The standard configuration uses double-sided color steel with a polystyrene core panel in the middle. This material offers thermal insulation, waterproofing, and a certain level of fire resistance. The frame is made of inclined aluminum profiles, which are aesthetically pleasing and corrosion-resistant.
Além disso, diferentes graus de dispositivos de filtragem podem ser selecionados com base no ambiente, alcançando o objetivo da purificação do ar .
|
Modelo |
Quantidade do ar (m³/h) |
Dimensões (mm) |
Power (KW) |
Pressão estática (PA) |
Ingestão de ar (mm) |
Saída de ar (mm) |
Tensão (V) |
|
2.5# |
2000 |
1600*800*710 |
1.1 |
650 |
710*575 |
450*450 |
380 |
|
2.8# |
3000 |
1700*800*710 |
2.2 |
650 |
710*575 |
500*500 |
380 |
|
3.15# |
4000 |
1750*800*795 |
3 |
700 |
710*660 |
500*500 |
380 |
|
3.15# |
5000 |
1750*900*895 |
4 |
800 |
810*760 |
550*550 |
380 |
|
3.55# |
6000 |
1800*1000*950 |
4 |
800 |
910*815 |
600*600 |
380 |
|
3.55# |
7000 |
1800*1000*950 |
5.5 |
800 |
910*815 |
600*600 |
380 |
|
4# |
8000 |
1950*1095*1050 |
7.5 |
800 |
1005*915 |
650*650 |
380 |
|
4# |
10000 |
1950*1195*1110 |
7.5 |
800 |
1105*975 |
650*650 |
380 |
|
4.5# |
12000 |
2200*1295*1110 |
11 |
800 |
1205*975 |
700*700 |
380 |
|
5# |
15000 |
2400*1295*1330 |
11 |
800 |
1209*1175 |
800*800 |
380 |
|
5# |
18000 |
2800*1600*1330 |
15 |
800 |
1510*600 |
800*800 |
380 |
|
5.6# |
20000 |
2900*1600*1450 |
15 |
800 |
1510*800 |
900*900 |
380 |
|
5.6# |
22000 |
2900*1600*1550 |
18.5 |
800 |
1510*800 |
900*900 |
380 |
|
6.3# |
25000 |
3000*1800*1650 |
18.5 |
800 |
1710*900 |
1000*900 |
380 |
|
6.3# |
27000 |
3000*1800*1650 |
18.5 |
800 |
1710*900 |
1000*900 |
380 |
|
7.1# |
30000 |
3200*1900*1800 |
22 |
800 |
1810*1050 |
1050*1050 |
380 |
|
7.1# |
35000 |
3200*2000*1950 |
30 |
800 |
1910*1100 |
1100*1100 |
380 |
|
8# |
40000 |
3000*2100*2150 |
37 |
800 |
1960*1100 |
1200*1100 |
380 |
|
8# |
45000 |
3000*2300*2250 |
37 |
800 |
2060*1100 |
1200*1100 |
380 |
|
9# |
50000 |
3400*2600*2300 |
37 |
800 |
2460*1200 |
1250*1200 |
380 |
|
9# |
60000 |
3400*2800*2400 |
45 |
800 |
2660*1200 |
1250*1200 |
380 |
Descrição geral dos fatos dos fãs
• O ventilador é usado para o transporte de ar "limpo", significando que não se destina a substâncias perigosas, explosivos, pó de moagem, fuligem, etc .
• O ventilador está equipado com um motor de indução de rotor externo assíncrono com bola selada sem manutenção .
• O capacitor tem vida útil finita e deve ser trocada após 45, 000 horas de operação (cerca de 5 anos) para garantir a função máxima . capacitor defeituoso pode causar danos .
• Para alcançar o tempo de vida máximo para instalações em ambientes úmidos ou frios, o ventilador deve estar operando continuamente .
• O ventilador pode ser instalado fora ou em outros ambientes úmidos . verifique se a casa dos fãs está equipada com drenagem .
• O ventilador pode ser instalado em qualquer posição .
Instalação
• O ventilador deve ser instalado de acordo com a etiqueta de direção do ar no ventilador .
• O ventilador deve estar conectado ao duto ou equipado com uma grade de segurança .
• O ventilador deve ser instalado de uma maneira segura e verifique se nenhum objetivo estranho é deixado para trás .
• O ventilador deve ser instalado de maneira a facilitar o serviço e a manutenção .
• O ventilador deve ser instalado de uma maneira que as vibrações não possam ser transfundidas para o duto ou a construção .
• Para regular a velocidade, um transformador, um triac ou um conversor de frequência pode ser conectado .
• Um diagrama de fiação é aplicado no interior da caixa de junção ou separadamente fechado .
• O ventilador deve ser instalado e conectado eletricamente da maneira correta fundamentada .
• Sempre use o termocontato interno, consulte o diagrama de fiação .
• As instalações elétricas devem ser feitas por um eletricista autorizado .
• As instalações elétricas devem ser conectadas a um comutador livre de tensão localmente situado ou por um comutador de cabeça de trava .
Operação
Ao começar, verifique se:
• A corrente não excede mais do que +5% do que é declarado no rótulo .
• A tensão de conexão está entre +6% a -10% da tensão nominal .
• Nenhum ruído aparece ao iniciar o ventilador .
• A direção de rotação em 3- motores de fase estão de acordo com o rótulo .
Como lidar
• O ventilador deve ser transportado em sua embalagem até a instalação ., isso impede os danos ao transporte, arranhões e fãs de ficarem sujos .
• Atenção, procure bordas e cantos afiados .
Manutenção
• Antes do início do serviço, manutenção ou reparo, o ventilador deve estar livre de tensão e o impulsor deve ter parado .
• Considere o peso do ventilador ao remover ou abrir fãs maiores para evitar tocar e contusões .
• O ventilador deve ser limpo quando necessário, pelo menos uma vez por ano para manter a capacidade e evitar, desequilibrar o que pode causar danos desnecessários nos rolamentos .
• Os rolamentos do ventilador são livres de manutenção e devem ser renovados apenas quando necessário .
• Ao limpar o ventilador, a limpeza de alta pressão ou o dissolvente forte não deve ser usado .
• A limpeza deve ser feita sem deslocar ou danificar o impulsor .
• Verifique se não há ruído do ventilador .
Detecção de falhas
1. verifique se há tensão no ventilador .
2. corte a tensão e verifique se o impulsor não está bloqueado .
3. Verifique o termocontato/protetor do motor . se estiver desconectado, a causa do superaquecimento deve ser atendida, para não ser repetida . para restaurar o thermo-protetor manual 1 do que o Manual REMOUN do que o Thermo-Protetor será cortado por um par de um par de um número de um Manual. Motor . Se tiver termo-protetor automático, a redefinição será feita automaticamente quando o motor estiver frio.
4. verifique se o capacitor está conectado (somente fase única) de acordo com o diagrama de fiação .
5. Se o ventilador ainda não funcionar, a primeira coisa a fazer é renovar o capacitor .
6. Se nada disso funcionar, entre em contato com o seu fornecedor de fãs .
7. Se o ventilador for devolvido ao fornecedor, ele deve ser limpo, o cabo do motor não danificado e um relatório detalhado de não conformidade incluído .
Garantia
A garantia é válida apenas em condição de que o ventilador seja usado de acordo com esta "Instruções foruse" .
Explicação de pressão / curvas de fluxo
Fig . 1:
A curva do ventilador descreve a capacidade do ventilador, i . e . o fluxo do ventilador a diferentes pressões na tensão de entrada ACERTA .
O diagrama de ventiladores tem pressão em Pascal, PA, no eixo vertical e no fluxo em metros cúbicos por segundo, M3/s, no eixo horizontal .
O ponto na curva do ventilador mostrando a pressão e o fluxo atual é chamado de ponto de trabalho dos fãs . em nosso exemplo, está marcado com p .
Se a pressão aumentar nos dutos, o ponto de trabalho se moverá ao longo da curva do ventilador e, portanto, um fluxo mais baixo será obtido . no exemplo, o ponto de trabalho moverá .
Fig . 2:
A linha do sistema descreve o comportamento total de um sistema de ventilação (dutos, silenciadores e válvulas .) .
Ao longo desta linha do sistema, S, o ponto de trabalho passou de p2 para p3 à medida que a velocidade rotacional é alterada .
Etapas de tensão distintas com por exemplo . um transformador produz diferentes curvas de ventilador, 135 V e230 V, indicado no exemplo .
Fig . 3:
Nossas curvas de ventilador apresentam a pressão total em Pascal . pressão total=static + dinâmico prescrição .
A pressão estática é a pressão do ventilador em comparação com a pressão atmosférica . é essa pressão que deve superar as perdas de pressão do sistema de ventilação .
The dynamic pressure is a calculated pressure that arises at the outlet of the fan, and ismostly due to air velocity. The dynamic pressure thus describes how the fan is working. The dynamic pressure is presented with a curve, starting at origo, that increases with increased flow. A high dynamic pressure can with wrong duct connection produce a high pressure loss. If A perda de pressão no sistema é conhecida, um ventilador cuja diferença entre o total e a pressão dinâmica corresponde à perda de pressão no sistema deve ser encontrada .
Explicação de dados sonoros
Os dados sonoros nesta brochura são baseados nas seguintes definições: no sistema devem ser encontradas .
Os pontos para os quais os dados sonoros são apresentados estão ao longo da linha do sistema definida pela pressão e fluxo declarados na tabela de dados de som para cada ventilador . Existem três tipos de som nessas tabelas; O som de entrada e saída é medido no duto, enquanto o som circundante é medido fora do sistema de ventilador e duto . para todos esses tipos de som, os níveis de potência sonora são apresentados em bandas de oitava .} para o som circundante, também é calculado para o som do som. duto .
As medições de som no Enchoy são feitas de acordo com os padrões iso e com os fãs em suas caixas, porque isso é próximo aos valores da realidade .
Iso-metod:A medição é feita no duto com design especificado e conexão não refletora . e cálculos são feitos em 1/1 de banda de oitava .
As medições do ventilador sem sua moradia resolvem em som mais baixo . A associação comercial Ashrae nos EUA, é declarada na aplicação de dados sonoros dos fabricantes, que o resultado de medidas sonoras de um ventilador sem a sua habitação é 5-10 db em baixa em bandas de oitava de 250 Hz e menor que um ventilador em It It It It It It It It It,
AMCA-Method:A medição é feita do ventilador sem sua caixa em uma sala anecóica, o que resulta em um nível de som mais baixo .
Precisão da medição
Ao desenvolver o método de medição para o nível de potência sonora para o duto, a Organização Internacional de Padrões, ISO, também analisou a imprecisão da medição em diferentes bandas de oitava (precisão de 90%) .
| Octave Band (Hz) | 63 | 125 | 250 | 500 |
| Imprecisão (dB) | ±5.0 | ±3.4 | ±2.6 | ±2.6 |
| Octave Band (Hz) | 1000 | 2000 | 4000 | 8000 |
| Imprecisão (dB) | ±2.6 | ±2.9 | ±3.6 | ±5.0 |
O nível de potência sonora
O nível de potência sonora, LW (a) é usado para calcular o som de todo o sistema de ventilação . Este sistema pode ser uma composição de grades, amortecedores e difusores, por exemplo .
The sound power level is a measured value according to standards, and it does not tell how the sound appears as the sound power is independent of the characteristics of the placement of the fan. In order to resemble the human ear, the A-filter is used indicated with Lw(A) measured in dB(A) measure in dB(A).
O nível de pressão sonora
O nível de pressão sonora, LP ou LP (A), diz como o ouvido humano registra o som . depende do nível de potência sonora, distância da fonte, restrições da propagação e as características acústicas da sala .
O nível de pressão sonora é apresentado para uma sala com uma sala com uma área de absorção equivalente de 20m2. 7 db A diferença corresponde a uma distância de CA 3M, onde o som é emitido em uma propagação semi -esférica .
O nível de pressão do som pode ser calculado como: lp=lw +10 log (q/4τr 2+4/a)
A=é a área de absorção equivalente da sala q=é o tipo de propagação:
Q =1 é propagação esférica
Q =2 é propagação semi -esférica
Q =4 é um trimestre de propagação esférica
Para o estojo de campo livre, i . e . de um ventilador de teto, o nível de pressão do som é calulado como: lp=lw +10 logq/4τr 2.
Com LW (a) TOT em 63dB (a), uma distância de 5 metros, propagação semi spherica e caso de campo livre, o resultado será LP (a) =63+10 log2/4τ 52=63-22=41 dB (a)
E a 10 metros: lp (a) =63+10 log2/4τ 102=63-28=35 dB (a)
