Ventilador Retangular Série EKR / EKRB
Novo design
Design totalmente rebitado, alta pressão estática, grande volume de ar adequado para transporte aéreo-de longa distância.
01
Proteção contra superaquecimento
Todos os motores equipados com dispositivo automático de proteção térmica, mais seguros.
02
Velocidade ajustável
O motor pode atingir regulação de velocidade contínua. Os clientes podem escolher o volume de ar apropriado de acordo com as necessidades reais.
03
Fácil de manter
Design de suporte de motor indexável, fácil de limpar e manter.
04
Alta resistência à umidade
Feito de chapa galvanizada de alta resistência e adota tratamento de pulverização de superfície, resistente à corrosão. Permite instalação em ambientes molhados e úmidos.
05
Os ventiladores de duto quadrado da série EKR são frequentemente usados em: prédios de escritórios, hospitais, hotéis, supermercados, estacionamentos subterrâneos, grandes supermercados e outros locais, Ventilador de duto quadrado EKRB Equipado com motor de inclinação traseira, ampla aplicação, mais eficiente.

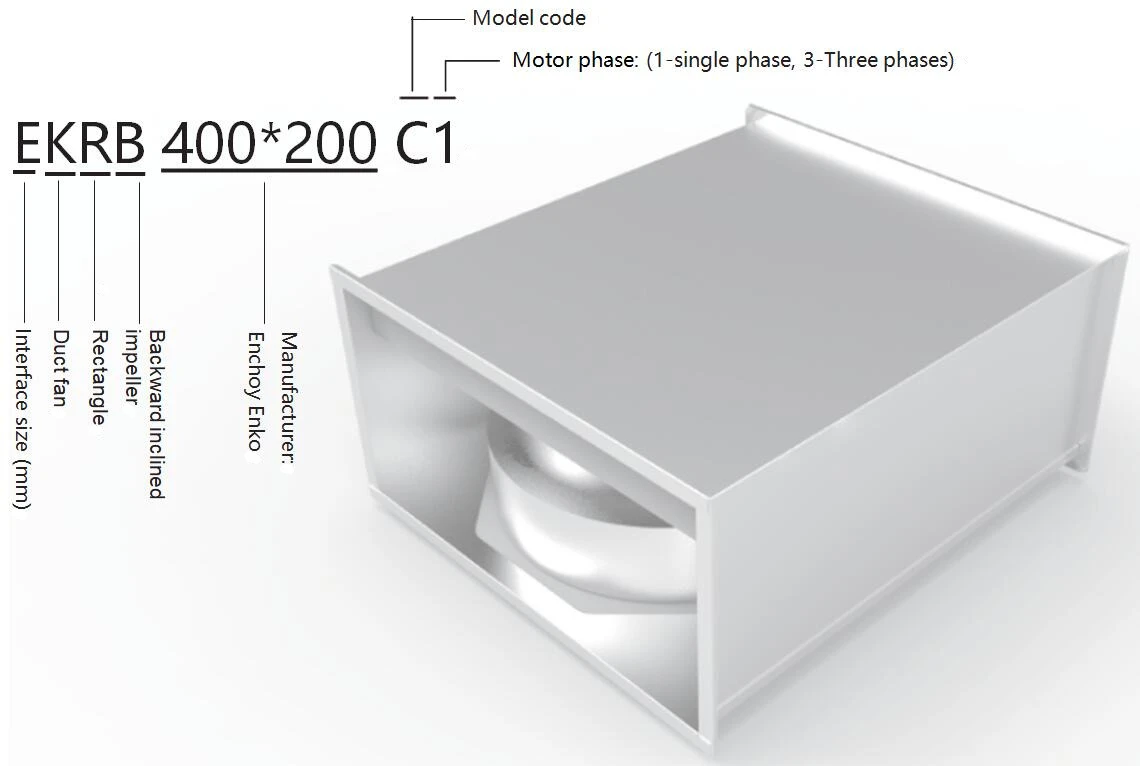

EKR/EKRB Volume máximo de ar 10000m3/h, pressão máxima1000Pa, tamanhos de 300mm*150mm chegam a 800mm*500mm, há uma interface de flange redonda disponível como opção.
Ventilador de duto retangular adequado para fábricas, hospitais, hotéis, hotéis, shopping centers, prédios de escritórios de fornecimento de ar e sistema de exaustão, bem como estacionamento subterrâneo e ventilador de reforço de relé de tubulação longa. Todos os ventiladores EKR/EKRB de todas as séries possuem motor DC sem escova EC opcional.
Descrição geral dos fatos dos fãs
• O ventilador é usado para transporte de ar "limpo", ou seja, não destinado ao fogo-substâncias perigosas, explosivos, pó de trituração, fuligem, etc.
• O ventilador é equipado com um motor de indução de rotor externo assíncrono com rolamentos de esferas-selados-isentos de manutenção.
• O capacitor tem vida útil finita e deve ser trocado após 45.000 horas de operação- (cerca de 5 anos) para garantir o funcionamento máximo. Capacitor defeituoso pode causar danos.
• Para alcançar a vida útil máxima das instalações em ambientes úmidos ou frios, o ventilador deve funcionar continuamente.
• O ventilador pode ser instalado no exterior ou em outros ambientes húmidos. Certifique-se de que o ventilador- esteja equipado com drenagem.
• O ventilador pode ser instalado em qualquer posição.
Instalação
• O ventilador deve ser instalado de acordo com a etiqueta de direção do ar no ventilador.
• O ventilador deve estar conectado a duto ou equipado com grade de segurança.
• O ventilador deve ser instalado de forma segura e certifique-se de que nenhum objeto estranho seja deixado para trás.
• O ventilador deve ser instalado de forma a facilitar o serviço e a manutenção.
• O ventilador deve ser instalado de forma que as vibrações não possam ser transmitidas aos dutos ou ao edifício.
• Para regular a velocidade pode-se conectar um transformador, um triac ou um conversor de frequência.
• Um diagrama de fiação é aplicado no interior da caixa de junção ou incluído separadamente.
• O ventilador deve ser instalado e conectado eletricamente de forma correta e aterrado.
• Utilize sempre o termocontato interno, veja esquema elétrico.
• As instalações elétricas devem ser feitas por um eletricista autorizado.
• As instalações elétricas devem ser conectadas a um comutador livre de tensão localizado localmente ou a um comutador de cabeçote travável.
Operação
Ao iniciar, certifique-se de que:
• A corrente não excede mais de +5% do que está indicado na etiqueta.
• A tensão de conexão está entre +6% a –10% da tensão nominal.
• Nenhum ruído aparece ao ligar o ventilador.
• O sentido de rotação nos motores trifásicos está conforme etiqueta.
Como lidar
• O ventilador deve ser transportado em sua embalagem até a instalação. Isso evita danos de transporte, arranhões e sujeira do ventilador.
• Atenção, procure arestas e cantos afiados.
Manutenção
• Antes de iniciar o serviço, a manutenção ou o reparo, o ventilador deve estar livre de tensão e o impulsor deve estar parado.
• Considere o peso do ventilador ao remover ou abrir ventiladores maiores para evitar emperramento e contusões.
• O ventilador deve ser limpo quando necessário, pelo menos uma vez por ano para manter a capacidade e evitar desequilíbrios que possam causar danos desnecessários aos mancais.
• Os rolamentos do ventilador não precisam de manutenção-e devem ser substituídos somente quando necessário.
• Ao limpar o ventilador, não deve ser usada limpeza de alta-pressão ou solventes fortes.
• A limpeza deve ser feita sem desalojar ou danificar o impulsor.
• Certifique-se de que não haja ruído do ventilador.
Detecção de falhas
1. Certifique-se de que haja tensão no ventilador.
2. Corte a tensão e verifique se o impulsor não está bloqueado.
3. Verifique o termocontato/protetor do motor. Se estiver desconectado, a causa do superaquecimento deve ser eliminada e não repetida. Para restaurar o termo{3}}protetor manual, a tensão será cortada por alguns minutos. Motores maiores que 1,6A podem ter reset manual no motor. Caso possua protetor térmico-automático o reset será feito automaticamente quando o motor estiver frio.
4. Certifique-se de que o capacitor esteja conectado (somente monofásico) de acordo com o diagrama de fiação.
5. Se o ventilador ainda não funcionar, a primeira coisa a fazer é renovar o capacitor.
6. Se nada disso funcionar, entre em contato com o fornecedor do ventilador.
7. Se o ventilador for devolvido ao fornecedor, ele deverá ser limpo, o cabo do motor não danificado e um relatório detalhado de não conformidade deverá ser anexado.
Garantia
A garantia só é válida se o ventilador for utilizado de acordo com estas “Instruções de utilização”.
Explicação das curvas de pressão/fluxo-
FIG. 1:
A curva do ventilador descreve a capacidade do ventilador, ou seja, o fluxo do ventilador em diferentes pressões e em uma determinada tensão de entrada.
O diagrama do leque tem a pressão em Pascal, Pa, no eixo vertical e a vazão em metros cúbicos por segundo, m3/s, no eixo horizontal.
O ponto na curva do ventilador que mostra a pressão e o fluxo atuais é chamado de ponto de trabalho do ventilador. No nosso exemplo está marcado com P.
Se a pressão aumentar nos dutos, o ponto de trabalho se move ao longo da curva do ventilador e, portanto, é obtido um fluxo menor. No exemplo, o ponto de trabalho se moveria.
FIG. 2:
A linha de sistemas descreve o comportamento total de um sistema de ventilação (condutas, silenciadores e válvulas, etc.).
Ao longo desta linha do sistema, S, o ponto de trabalho é movido de P2 para P3 à medida que a velocidade de rotação é alterada.
Etapas de tensão distintas com, por exemplo. um transformador produz diferentes curvas de ventilador, 135 V e 230 V, indicadas no exemplo.
FIG. 3:
Nossas curvas de leque apresentam a pressão total em Pascal. Pressão total=Pressão estática + dinâmica-.
A pressão estática é a pressão do ventilador comparada à pressão atmosférica. É esta pressão que deverá superar as perdas de pressão do sistema de ventilação.
A pressão dinâmica é uma pressão calculada que surge na saída do ventilador e é principalmente devida à velocidade do ar. A pressão dinâmica descreve assim como o ventilador está funcionando. A pressão dinâmica é apresentada com uma curva, começando em origo, que aumenta com o aumento do fluxo. Uma pressão dinâmica elevada pode, com uma ligação errada da conduta, produzir uma perda de pressão elevada. Se a perda de pressão no sistema for conhecida, deve-se encontrar um ventilador cuja diferença entre a pressão total e a pressão dinâmica corresponda à perda de pressão no sistema.
Explicação dos dados sonoros
Os dados sonoros nesta brochura baseiam-se nas seguintes definições: no sistema deve ser encontrado.
Os pontos para os quais os dados sonoros são apresentados estão ao longo da linha do sistema definida pela pressão e fluxo indicados na tabela de dados sonoros para cada ventilador. Existem três tipos de som nessas tabelas; o som de entrada e saída é medido no duto, enquanto o som ambiente é medido fora do ventilador e do sistema de duto. Para todos estes tipos de som, os níveis de potência sonora são apresentados em bandas de oitava. Para o som ambiente, também foi calculado o nível de pressão sonora. As medições são feitas de acordo com a ISO 3741 para som ambiente ou ISO 5136 para som medido no duto.
As medições de som no Enchoy são feitas de acordo com os padrões-ISO e com os ventiladores em suas caixas porque isso está próximo dos valores da realidade.
Método-ISO:A medição é feita em duto com projeto especificado e conexão-não refletiva. As medições e cálculos são feitos na banda de 1/1 de oitava.
As medições do ventilador sem sua caixa resultam em som mais baixo. A associação comercial ASHRAE nos EUA afirma em Application of Manufacturers Sound Data, que o resultado das medições sonoras de um ventilador sem sua caixa é 5-10 dB mais baixo nas bandas de oitava de 250 Hz e mais baixo do que um ventilador em sua caixa.
Método-AMCA:A medição é feita com o ventilador sem seu alojamento em uma sala anecóica, o que resulta em menor nível sonoro.
Precisão da medição
Ao desenvolver o método de medição do nível de potência sonora para dutos, a Organização Internacional de Normalização, ISO, também analisou a imprecisão da medição em diferentes bandas de oitava (90% de precisão).
| Banda de oitava (HZ) | 63 | 125 | 250 | 500 |
| Imprecisão (dB) | ±5.0 | ±3.4 | ±2.6 | ±2.6 |
| Banda de oitava (Hz) | 1000 | 2000 | 4000 | 8000 |
| Imprecisão (dB) | ±2.6 | ±2.9 | ±3.6 | ±5.0 |
O nível de potência sonora
O nível de potência sonora, Lw(A), é utilizado para calcular o som de todo o sistema de ventilação. Este sistema pode ser uma composição de grelhas, amortecedores e difusores por exemplo.
O nível de potência sonora é um valor medido de acordo com os padrões e não indica como o som aparece, pois a potência sonora é independente das características de posicionamento do ventilador. Para se assemelhar ao ouvido humano, o filtro A-é usado indicado com Lw(A) medido em dB(A) medido em dB(A).
O nível de pressão sonora
O nível de pressão sonora, Lp ou Lp(A), informa como o ouvido humano registra o som. Depende do nível de potência sonora, distância da fonte, restrições de propagação e características acústicas da sala.
O nível de pressão sonora é apresentado para uma sala com área de absorção equivalente a 20m2A diferença de . 7dB corresponde a uma distância de cerca de 3m, onde o som é emitido em uma propagação semiesférica.
O nível de pressão sonora pode ser calculado como: LP=Lw+10log (Q/4τr2+4/A)
A=é a área de absorção equivalente da sala. Q=é o tipo de propagação:
Q=1 é propagação esférica
Q=2 é propagação semiesférica
Q=4 é propagação quarto esférica
Para o caso de campo livre, ou seja, de um ventilador de teto, o nível de pressão sonora é calculado como: Lp=Lw+10logQ/4τr2.
Com Lw(A) tot a 63dB(A), distância de 5 metros, propagação semiesférica e caso de campo livre, o resultado será Lp(A)=63+10log2/4τ 52=63-22=41dB(A)
E a 10 metros: Lp(A)=63+10log2/4τ 102=63-28=35dB(A)
