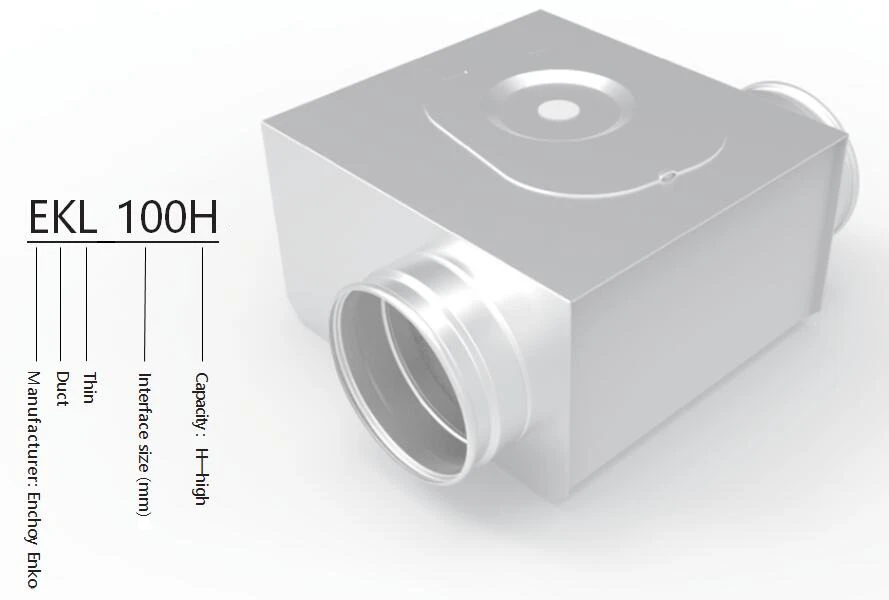

Ventilador de ducto que economiza espaço

EKL Volume máximo de ar 1000m³/h, pressão estática máxima 430pa, tamanho da interface 100mm, 125mm, 160mm, 200 mm, espessura 122-220 mm .

Fan ultrafino adequado para apartamentos, villa, hospital, hotel, hotel, shopping center, construção de escritórios, suprimento de ar e sistema de escape para locais de lazer e entretenimento, isso é especialmente vantajoso em situações em que a altura do piso é limitada .} Todas

• O ventilador é usado para o transporte de ar "limpo", significando que não se destina a substâncias perigosas, explosivos, pó de moagem, fuligem, etc .

• O ventilador está equipado com um motor de indução de rotor externo assíncrono com bola selada sem manutenção .

• O capacitor tem vida útil finita e deve ser trocada após 45, 000 horas de operação (cerca de 5 anos) para garantir a função máxima . capacitor defeituoso pode causar danos .

• Para alcançar o tempo de vida máximo para instalações em ambientes úmidos ou frios, o ventilador deve estar operando continuamente .

• O ventilador pode ser instalado fora ou em outros ambientes úmidos . verifique se a casa dos fãs está equipada com drenagem .

• O ventilador pode ser instalado em qualquer posição .

• O ventilador deve ser instalado de acordo com a etiqueta de direção do ar no ventilador .

• O ventilador deve estar conectado ao duto ou equipado com uma grade de segurança .

• O ventilador deve ser instalado de uma maneira segura e verifique se nenhum objetivo estranho é deixado para trás .

• O ventilador deve ser instalado de uma maneira que facilite o serviço e a manutenção .

• O ventilador deve ser instalado de uma maneira que as vibrações não possam ser transfundidas para o duto ou a construção .

• Para regular a velocidade, um transformador, um triac ou um conversor de frequência pode ser conectado .

• Um diagrama de fiação é aplicado no interior da caixa de junção ou separadamente fechado .

• O ventilador deve ser instalado e conectado eletricamente da maneira correta fundamentada .

• Sempre use o termocontato interno, consulte o diagrama de fiação .

• Instalações elétricas devem ser feitas por um eletricista autorizado .

• As instalações elétricas devem ser conectadas a um comutador livre de tensão localmente situado ou por um comutador de cabeça de trava .

Ao começar, verifique se:

• A corrente não excede mais do que +5% do que é declarado no rótulo .

• A tensão de conexão está entre +6% a -10% da tensão nominal .

• Nenhum ruído aparece ao iniciar o ventilador .

• A direção de rotação em 3- motores de fase estão de acordo com o rótulo .

• O ventilador deve ser transportado em sua embalagem até a instalação ., isso impede os danos ao transporte, arranhões e fãs de se sujar .

• Atenção, procure bordas e cantos afiados .

• Antes do início do serviço, manutenção ou reparo, o ventilador deve estar livre de tensão e o impulsor deve ter parado .

• Considere o peso do ventilador ao remover ou abrir fãs maiores para evitar tocar e contusões .

• O ventilador deve ser limpo quando necessário, pelo menos uma vez por ano para manter a capacidade e evitar, desequilibrar o que pode causar danos desnecessários nos rolamentos .

• Os rolamentos do ventilador são livres de manutenção e devem ser renovados apenas quando necessário .

• Ao limpar o ventilador, a limpeza de alta pressão ou o dissolvente forte não deve ser usado .

• A limpeza deve ser feita sem deslocar ou danificar o impulsor .

• Verifique se não há ruído do ventilador .

1. verifique se há tensão no ventilador .

2. corte a tensão e verifique se o impulsor não está bloqueado .

3. Verifique o termocontato/protetor do motor . se estiver desconectado, a causa do superaquecimento deve ser atendida, para não ser repetida . para restaurar o thermo-protetor manual 1 do que o thermo-prottor Manual do que o Manual 1 do que o Manual REMOUN do que o Thermo-Motor do que o Manual é o Manual 1, o Manual Thermo-Protector será cortado por alguns minutos.}}} Motor . Se tiver termo-protetor automático, a redefinição será feita automaticamente quando o motor estiver frio.

4. verifique se o capacitor está conectado (somente fase única) de acordo com o diagrama de fiação .

5. Se o ventilador ainda não funcionar, a primeira coisa a fazer é renovar o capacitor .

6. Se nada disso funcionar, entre em contato com o seu fornecedor de fãs .

7. Se o ventilador for devolvido ao fornecedor, ele deve ser limpo, o cabo do motor não danificado e um relatório detalhado de não conformidade incluído .

A garantia é válida apenas em condição de que o ventilador seja usado de acordo com esta "Instruções foruse" .

Fig . 1:

A curva do ventilador descreve a capacidade do ventilador, i . e . o fluxo do ventilador a diferentes pressões na tensão de entrada ACERTA .

O diagrama de ventiladores tem pressão em Pascal, PA, no eixo vertical e no fluxo em metros cúbicos por segundo, M³/s, no eixo horizontal .

O ponto na curva do ventilador mostrando a pressão e o fluxo atual é chamado de ponto de trabalho dos fãs . em nosso exemplo, está marcado com p .

Se a pressão aumentar nos dutos, o ponto de trabalho se moverá ao longo da curva do ventilador e, portanto, um fluxo mais baixo será obtido . no exemplo, o ponto de trabalho moverá .

Fig . 2:

A linha do sistema descreve o comportamento total de um sistema de ventilação (dutos, silenciadores e válvulas .) .

Ao longo desta linha do sistema, S, o ponto de trabalho passou de p2 para p3 à medida que a velocidade rotacional é alterada .

Etapas de tensão distintas com por exemplo . um transformador produz diferentes curvas de ventilador, 135 V e230 V, indicado no exemplo .

Fig . 3:

Nossas curvas de ventilador apresentam a pressão total em Pascal . pressão total=static + dinâmico prescrição .

A pressão estática é a pressão do ventilador em comparação com a pressão atmosférica . é essa pressão que deve superar as perdas de pressão do sistema de ventilação .

The dynamic pressure is a calculated pressure that arises at the outlet of the fan, and ismostly due to air velocity. The dynamic pressure thus describes how the fan is working. The dynamic pressure is presented with a curve, starting at origo, that increases with increased flow. A high dynamic pressure can with wrong duct connection produce a high pressure loss. If A perda de pressão no sistema é conhecida, um ventilador cuja diferença entre o total e a pressão dinâmica corresponde à perda de pressão no sistema deve ser encontrada .

Os dados sonoros nesta brochura são baseados nas seguintes definições: no sistema devem ser encontradas .

Os pontos para os quais os dados sonoros são apresentados estão ao longo da linha do sistema definida pela pressão e fluxo declarados na tabela de dados de som para cada ventilador . Existem três tipos de som nessas tabelas; O som de entrada e saída é medido no duto, enquanto o som circundante é medido fora do sistema de ventilador e duto . para todos esses tipos de som, os níveis de potência sonora são apresentados em bandas de oitava .} para o som circundante, também é calculado para o som do som. duto .

As medições de som no Enchoy são feitas de acordo com os padrões iso e com os fãs em suas caixas, porque isso é próximo aos valores da realidade .

Iso-metod:A medição é feita no duto com design especificado e conexão não refletora . e cálculos são feitos em 1/1 de banda de oitava .

As medições do ventilador sem sua moradia resolvem em som mais baixo . A associação comercial Ashrae nos EUA, é declarada na aplicação de dados sonoros dos fabricantes, que o resultado de medidas sonoras de um ventilador sem a sua habitação é 5-10 db em baixa em bandas de oitava de 250 Hz e menor que um ventilador em It It It It It It It It It,

AMCA-Method:A medição é feita do ventilador sem sua caixa em uma sala anecóica, o que resulta em um nível de som mais baixo .

Precisão da medição

Ao desenvolver o método de medição para o nível de potência sonora para o duto, a Organização Internacional de Padrões, ISO, também analisou a imprecisão da medição em diferentes bandas de oitavas (precisão de 90%) .

O nível de potência sonora

O nível de potência sonora, LW (a) é usado para calcular o som de todo o sistema de ventilação . Este sistema pode ser uma composição de grades, amortecedores e difusores, por exemplo .

O nível de potência sonora é um valor medido de acordo com padrões, e não indica como o som aparece, já que a potência sonora é independente das características da colocação do ventilador. Para se assemelhar ao ouvido humano, utiliza-se o filtro A, indicado com Lw(A) medido em dB(A) e medido em dB(A).

O nível de pressão sonora

O nível de pressão do som, LP ou LP (A), diz como o ouvido humano registra o som . depende do nível de potência sonora, distância da fonte, restrições da propagação e as características acústicas da sala .

O nível de pressão sonora é apresentado para uma sala com uma sala com uma área de absorção equivalente de 20m². 7 db A diferença corresponde a uma distância de CA 3M, onde o som é emitido em uma propagação semi -esférica .

O nível de pressão do som pode ser calculado como: lp=lw +10 log (q/4τr 2+4/a)

A=é a área de absorção equivalente da sala q=é o tipo de propagação:

Q =1 é propagação esférica

Q =2 é propagação esférica semi

Q =4 é um trimestre de propagação esférica

Para o estojo de campo livre, i . e . de um ventilador de teto, o nível de pressão do som é calulado como: lp=lw +10 logq/4τr 2.

Com LW (a) TOT em 63dB (a), uma distância de 5 metros, propagação semi spherica e caso de campo livre, o resultado será LP (a) =63+10 log2/4τ 5²=63-22=41 dB (a)

E a 10 metros: lp (a) =63+10 log2/4τ 10²=63-28=35 dB (a)
